悬臂式货架上的货物，一般是由多根悬臂梁共同承担一个存储单元的荷重。每根悬臂梁分担的荷载，受到梁的弯曲刚度、梁柱节点的转动刚度、立柱转动、存储单元的刚度和悬臂梁的数目共同影响。下面介绍单根悬臂梁分担的荷载的计算步骤。

一、确定单根悬臂梁初始荷载

假定立柱等间距分布，单根悬臂梁初始荷载Qin=Qu/na，其中Qu为多根悬臂梁支承的存储单元总荷重，na为悬臂梁数目。如果立柱不是等间距分布，则需要适当调整。

单根悬臂梁初始荷载的计算需要考虑荷重的最不利布置，如下列图所示：

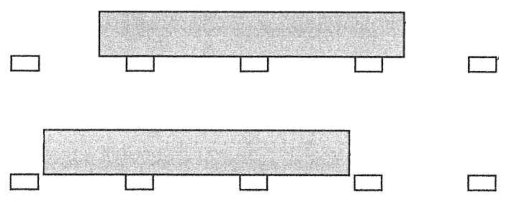

由于偏载，na从3变为了2

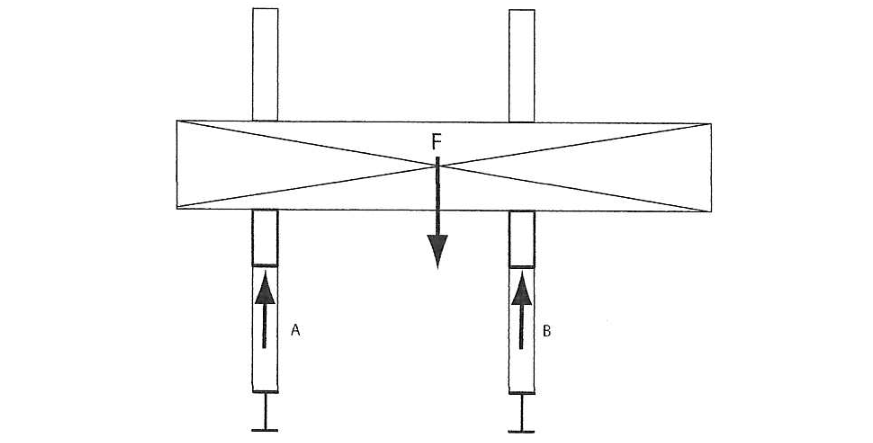

非对称刚性荷载，B大于A，需要注意荷载重心不能偏移到梁外侧

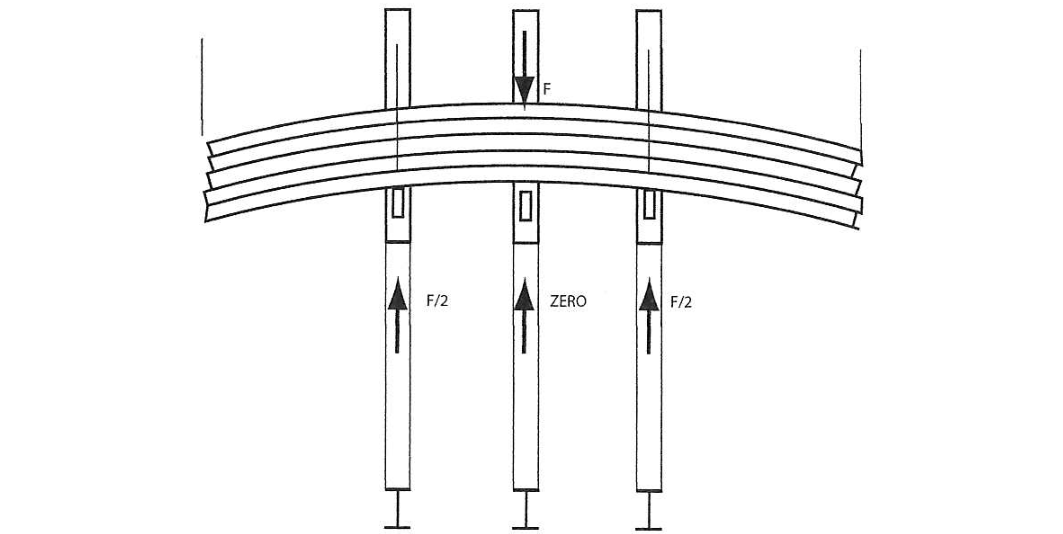

柔性荷载突出，na从3变为了2，且会对悬臂梁造成侧向作用力

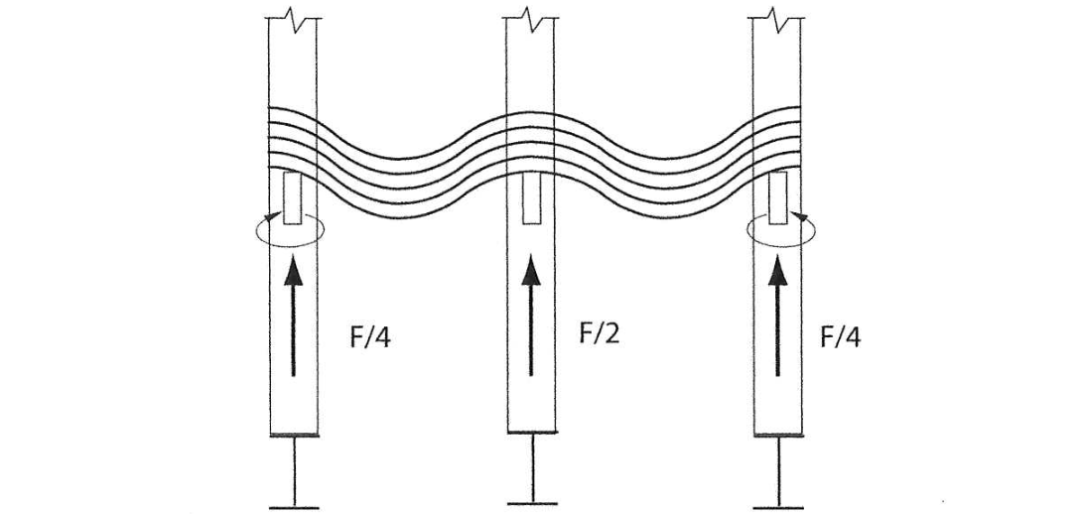

柔性荷载不突出，中间大于两侧，且会对悬臂梁造成侧向作用力

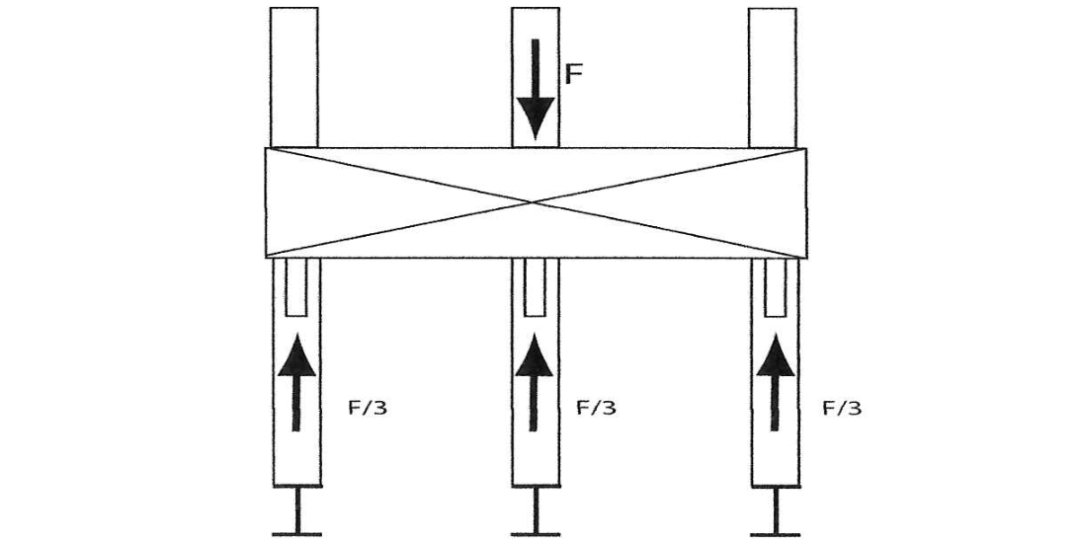

刚性荷载

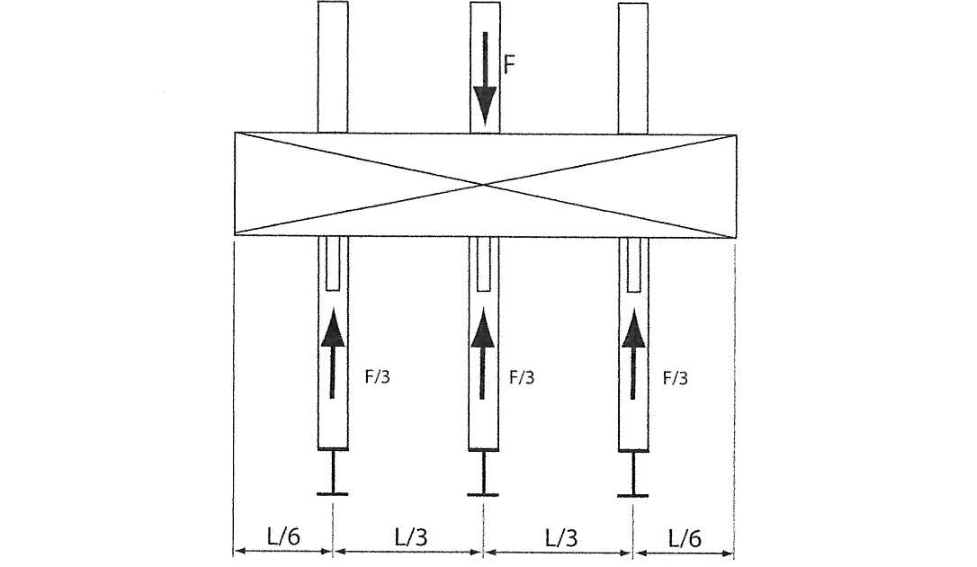

一般荷载

二、确定连续性系数

多根悬臂梁支承的存储单元，荷载的连续性系数的准确确定，需要根据存储单元的刚度进行复杂计算。这里给出一种简单的方法：查表。

三、臂梁荷载特征值

悬臂梁荷载特征值=k✖Qin。需要注意的是，当货物荷载与竖向放置荷载组合时，k取1.0。
