货架结构设计中针对仓库地坪的变形要求

• event2022-11-16 16:55:04
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:117

就货架结构设计而言，地坪的容许变形与货架类型、货架指定安装垂直度以及搬运设备操作方式有关。在荷载作用下，如果地坪转角变形不超规定限值，那么在货架结构设计中可以忽略地坪变形对货架的作用力。

仓库地坪在荷载作用下会产生变形，地坪变形取决于：

●荷载工况

●地坪的结构设计

●地坪的地基支承情况（桩基或其他）

一般而言，货架设计基于地坪为拟刚性的假定，即假定地坪的变形足够小，对货架结构的变形与应力的影响可以忽略。就货架结构设计而言，地坪的容许变形与货架类型、指定安装垂直度以及搬运设备操作方式有关。

在荷载作用下，如果地坪转角变形不超过表1的容许限值，那么在货架结构设计中可以忽略地坪变形对货架的作用力。货架供应商应核实每个项目的地坪是否满足表1。如果不满足，就应与规划者或终端用户一起，在货架与地坪的设计中考虑二者的相互结构作用。

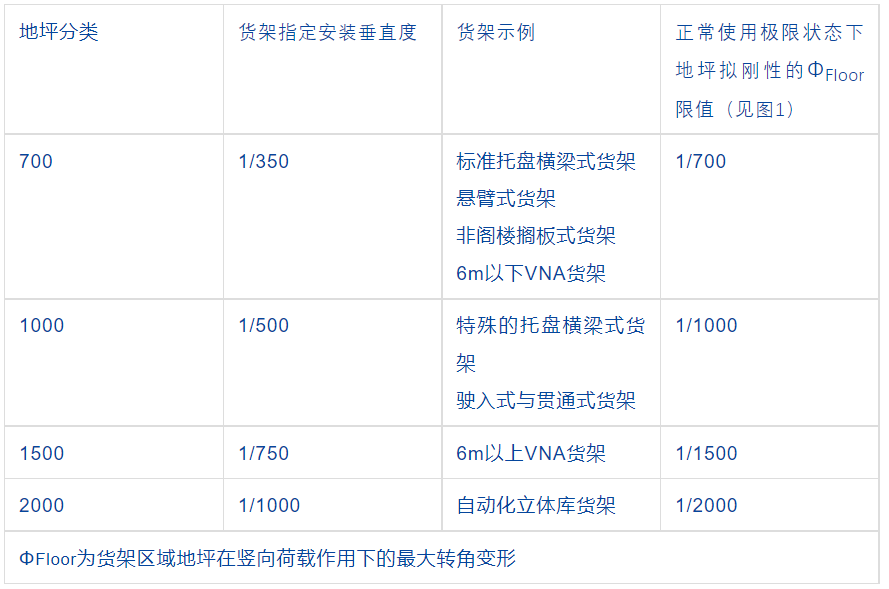

表1 货架设计地坪变形限值

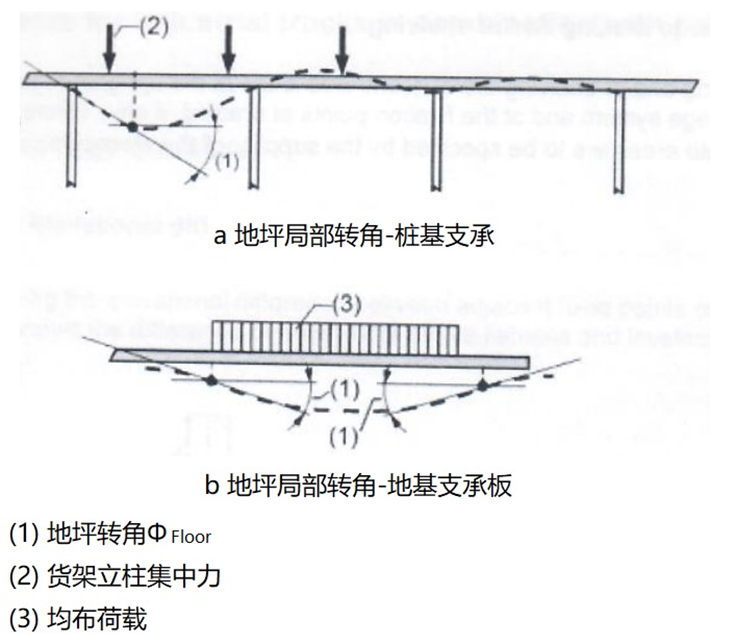

图1 荷载作用下地坪转角变形

相对于现在的仓库地坪设计的平均水平而言，表1给出的限值偏于严格。当仓库甲方或直接终端用户没有明确指定时，地坪设计者一般以地坪挠度不超过其跨度的1/300进行地坪刚度把控。当混凝土地坪承受相对较重货架荷载时，一般以1/500（大约对应ΦFloor为1/200）进行把控。基于以上设计的货架，在实际中并没有因地坪变形而产生多少问题，原因很可能是货架的最不利状况与地坪设计的最不利状况一般不会重合。

应意识到，地质条件的不确定性，有时会导致地坪地基变形的计算值相对于实际值的较大不利偏差。因此，建议在最低要求的基础上，指定稍高的地坪刚度。

规划者&终端用户，应提供以下信息给地坪设计者&供应商：

（1）地坪变形分类，见表1；

（2）与地坪整体公差验收准则相关的检测方法；

（3）叉车地坪使用的规划，货架巷道的方向与位置；

（4）与叉车和货架提供方沟通获取的地坪设计工况，如地坪荷载（包括货架立柱对地坪的集中力、货架立柱的布置、有效柱脚底板面积等）。
