货架立柱组撑杆如何布置比较有利？货架抗震设计问题

• event2022-12-29 14:50:06
• person 稳图WESAFE
• local_library 原创
• visibility 阅读:108

问：实际安装中立柱组撑杆有口对口的，有背靠背的。如何布置比较有利？

答：

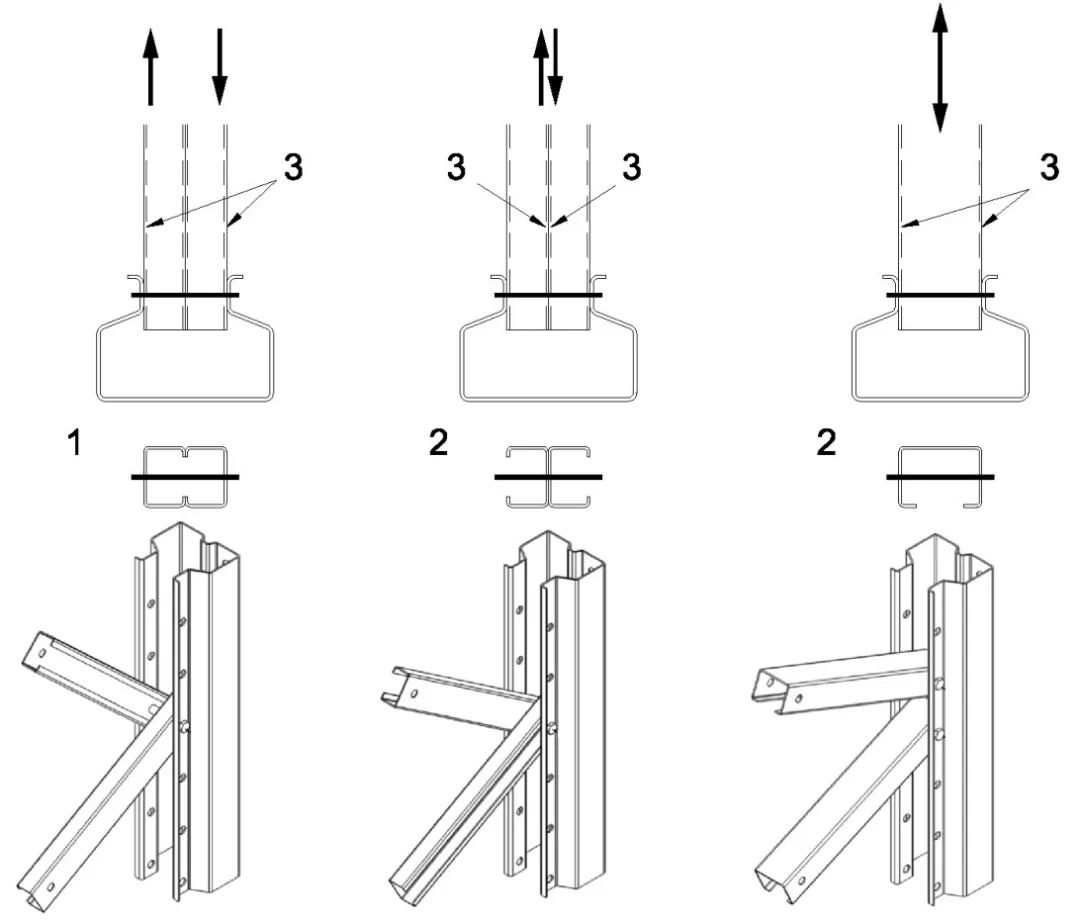

对于第一个问题，如下图所示。

在沿立柱组平面内水平荷载作用下，立柱组上下相邻的两根撑杆，一拉一压。对于口对口的情况，两个力的作用点间距较大，力偶对立柱的扭转效应明显，从而降低立柱的承载力。对于背靠背的情况，两个撑杆力作用点间距较小，对立柱的扭转效应可忽略，因此比较有利。当采用撑杆不共节点时，扭转效应消失，更有利，只不过安装工作增加了。
