窄巷式货架，即VNA货架，应为叉车设置侧向导向装置。VNA货架的侧导装置一般有两种：

（1）机械式导向，在地面锚固导轨。

（2）磁导线导向，用低频电机给地坪里的一根电线供电，周围形成同心磁场。

一、机械式导向

（1）设计

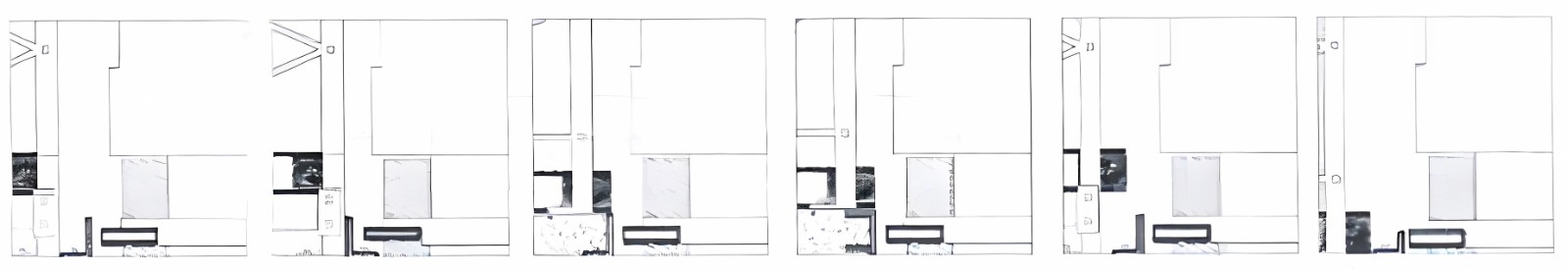

机械式导向装置示例如下图所示。

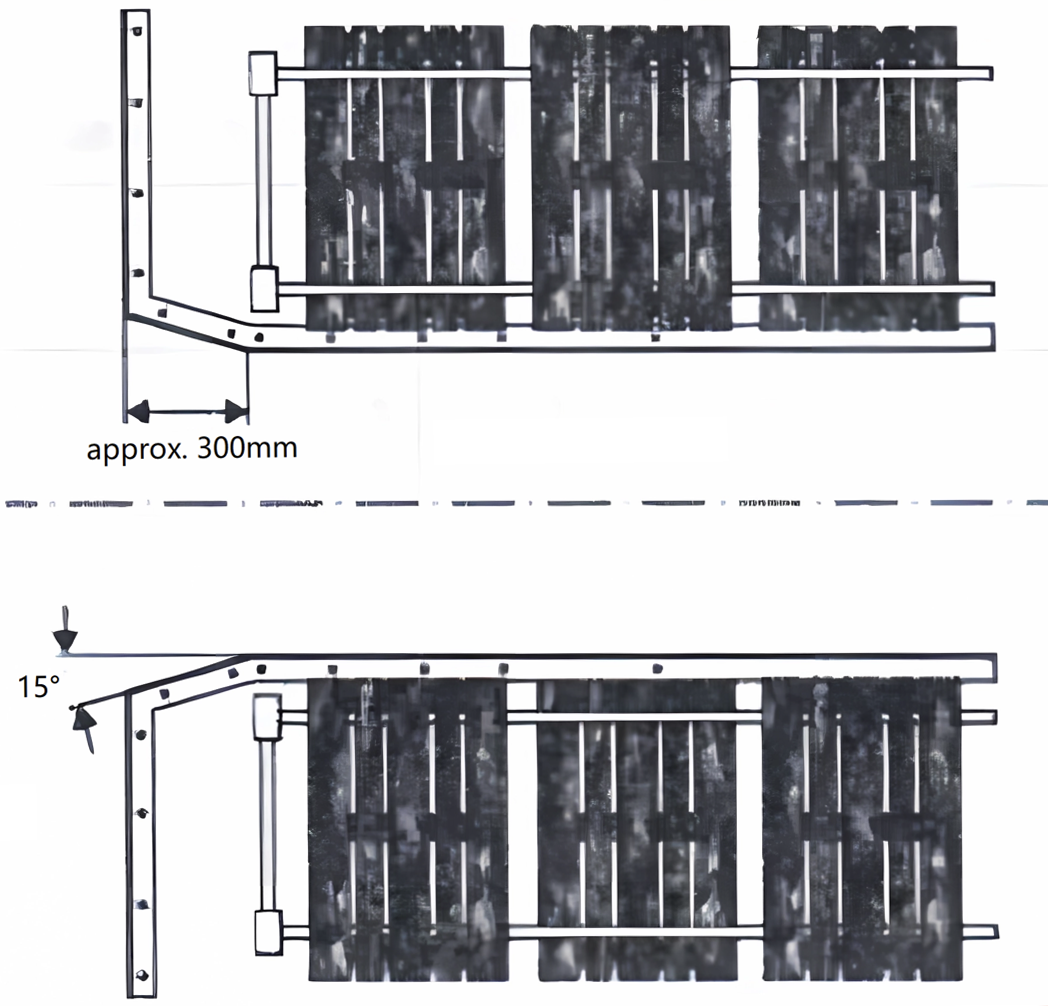

货架巷道入口处应设计成喇叭状，如下图所示。

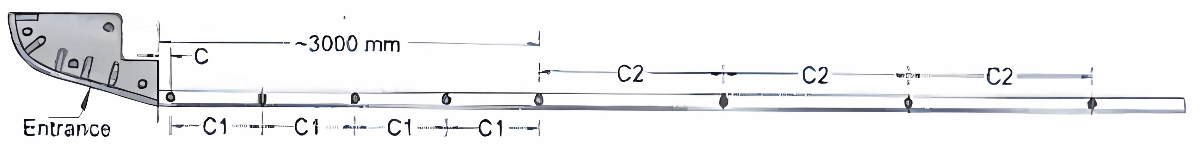

由于VNA叉车完全进入巷道后对导轨的侧向力会降低，因此沿巷道长度方向布置的导轨锚栓之间的距离可以加大，即下图中由C1变为C2。

导轨与锚栓设计应满足在侧向力作用下具有足够的强度与刚度，并提供足够的导向作用。取决于叉车类型，典型的侧向力（非偶然荷载）在巷道入口处可达25kN，进入巷道后可能降至10kN以下。侧向力可视为冲击荷载。

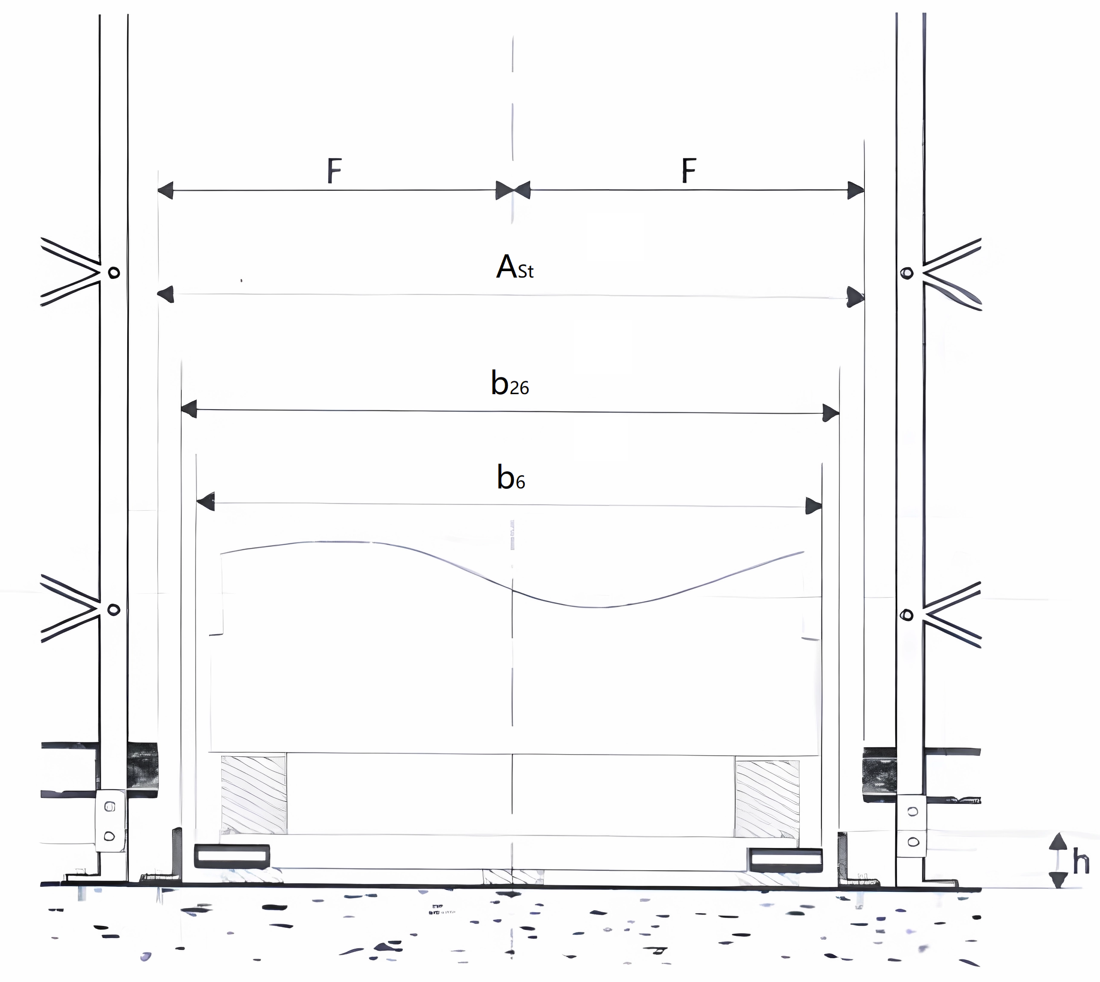

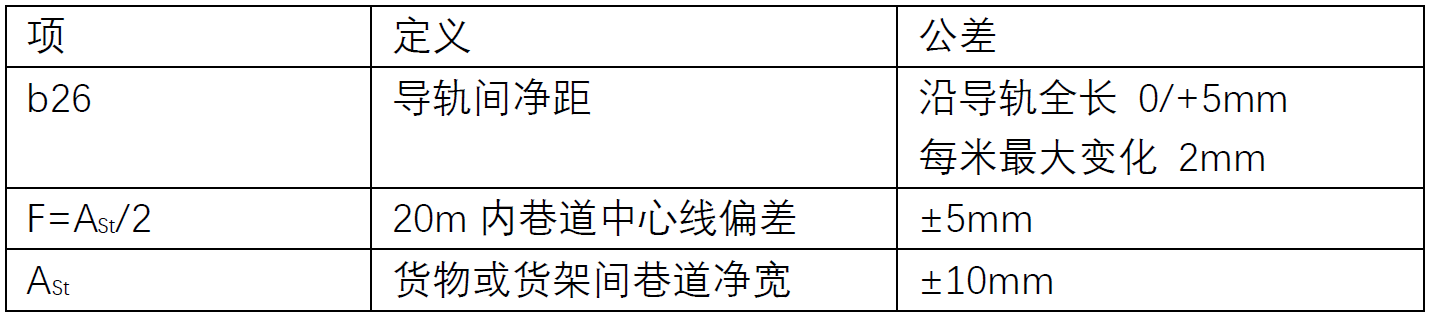

（2）公差

二、磁导线导向

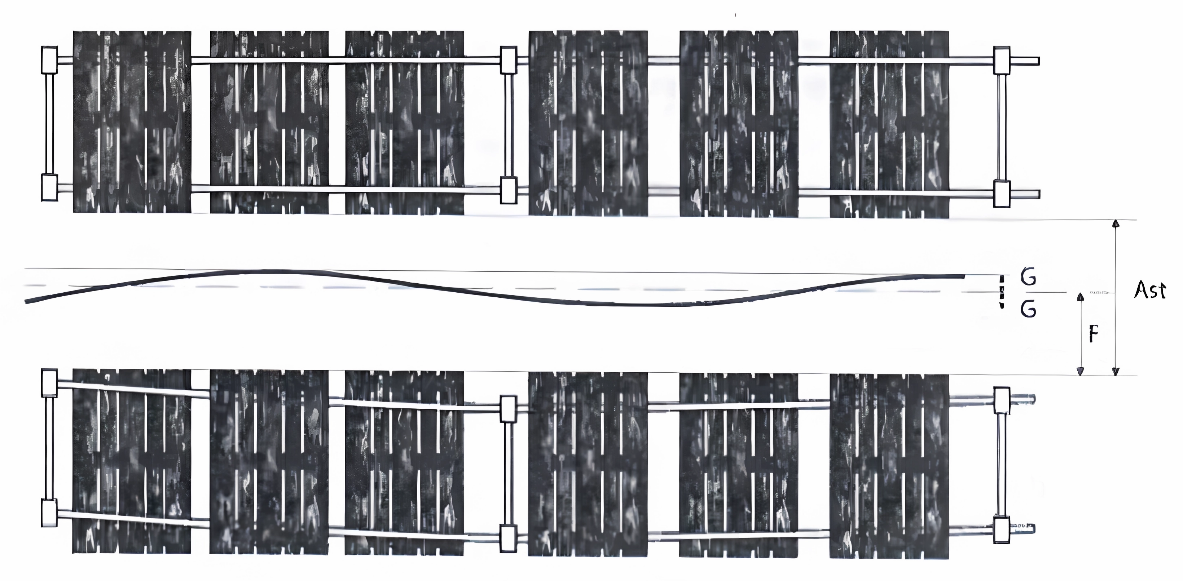

对于磁导线导向，磁导线的名义位置应由VNA叉车供应商指定。

为了避免干涉，应考虑以下最小距离（含制造公差）：

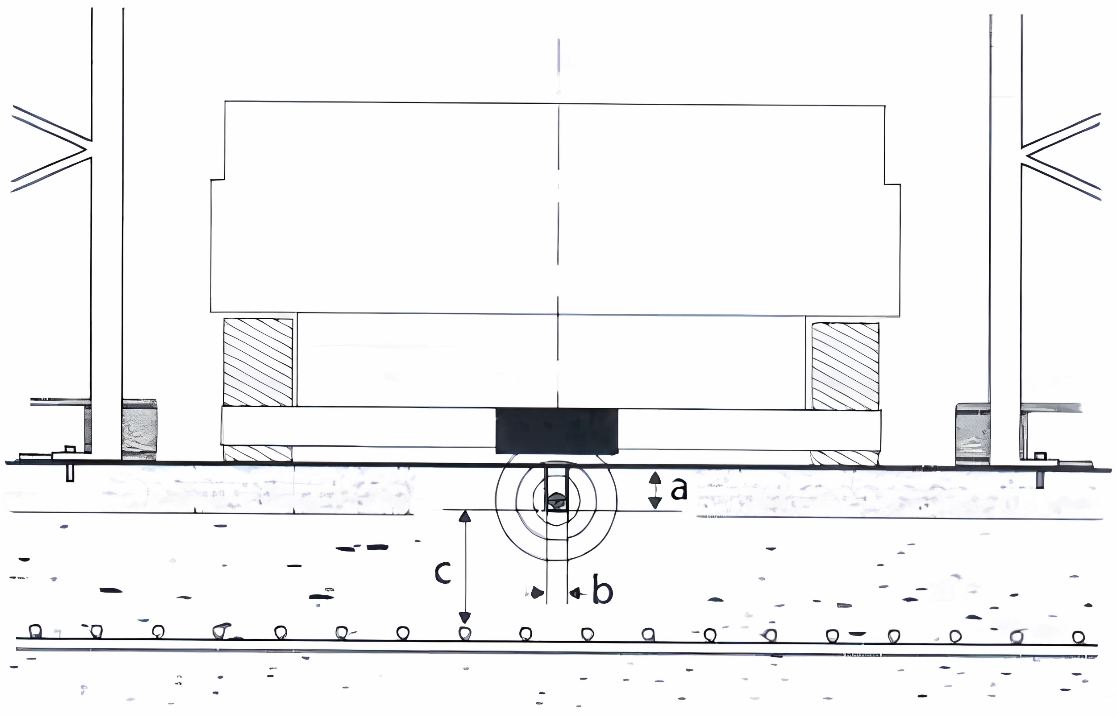

● 钢筋与磁导线之间净距50mm（见下图中c）

● 磁导线与其他金属部件（如电缆槽、水平变形接缝）之间距离200mm

● 使用相同频率电机的磁导线间距1500mm

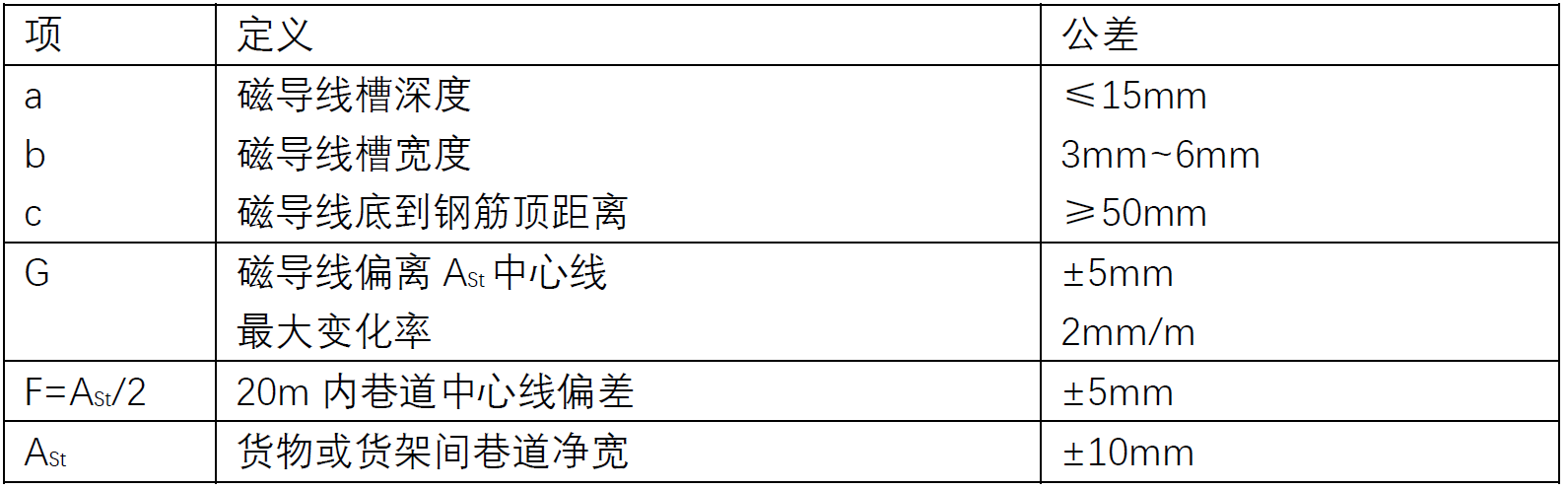

在施工过程中应遵照下表给出的安装公差。
