标准要常读常新，常新常读。每次阅读，都会有新的发现。笔者最近又读了一遍最新的欧洲货架结构设计标准EN 15512:2020。除了主要的货架结构设计方法外，又发现一些有意思的小知识点，特摘录下来。

● 1. Terms and definitions（名词与术语）定义了sway（侧移）:horizontal displacement of structure in addition to any initial out-of-plumb初始倾斜之外的结构水平位移。

另一本欧洲标准EN 15620，规定了货架在正常使用极限状态下的侧移sway (movement) deformation限值，即通常所说的垂直度偏差。对于平库货架，EN 15620明确了sway限值是从一个初始倾斜的位置开始的位移，这个初始倾斜就是在货架安装完成后第一次放货之前的立柱倾斜量。而对于自动化立体库货架，EN 15620则要求参考FEM 9.831-1。在FEM 9.831-1中并没有明确sway限值是从一个初始倾斜的位置开始的位移，但是根据sway的定义，我们可以得到暗含的结论，这与我们之前的一篇文章《自动化立体仓库货架的垂直度标准解读》的观点是一致的。

● 2. 在6.2.2节提到了疲劳设计。疲劳断裂属于承载能力极限状态的一种，EN 15512没有关于疲劳设计进一步的条文规定。对于穿梭轨道等频繁发生加载与卸载的构件，测试是唯一可靠的解决方法。

● 3. 在6.3.3.1.3节规定，满足随机存储的货架，在设计货架构件时，可以采用较小的存储单元荷载，这就为降低货架选材提供了可能。举个例子，假定存储单元最大荷载8kN，存储单元平均荷载4.5kN，每个货格放3个存储单元，每个立柱片承受30个存储单元，每排货架放600个存储单元，那么按照标准给出的计算公式，设计横梁时存储单元荷重可取为8kN，设计立柱组时存储单元荷重可取为6.94kN，设计货架纵向稳定性时存储单元荷重可取为5.56kN。

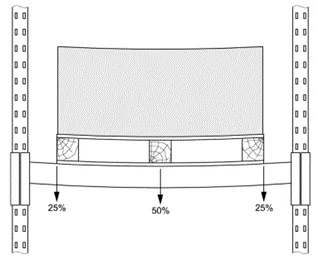

● 4. 在6.3.3.3节规定，竖向放置荷载仅在单储位时需要考虑，如果一个货格（即一组横梁）放两托及以上货物，那么无需考虑竖向放置荷载。

● 5. 在6.3.3.5节规定，如果设置背挡杆，那么设计中需要考虑背挡杆受到的撞击荷载，大小为0.25倍的存储单元荷重。

● 6. 一般情况下，存储单元荷载分项系数为1.4，但是6.5.1节规定，对于堆垛机存取的货架，如果所有存储单元都经过称重且任何超重的存储单元都会拒绝上架，那么在进行货架整体分析时存储单元荷载分项系数可降为1.3。

● 7. 在7.1.3节规定了可以采用钢材的测试屈服强度用于设计的情况，这样可以进一步利用钢材。最小测试频率应为每卷分卷之后的钢卷至少取样测试一次，然后根据要求进行统计分析，得到特征值用于设计。

● 8. 在9.1.2.1节给出了横梁设计时调小梁端设计弯矩的方法。

● 9. 在9.1.2.3节给出了保守估计柱脚节点刚度的公式。

● 10. 在9.2.3.2节规定，对于无支撑的货架（即平库货架），如果纵向每座货架尺寸相同，那么可以取5座货架进行分析，如果货架座数少于5座，则按照实际座数进行分析。这一点可以用于有限元建模。

● 11. 如下图所示，由于开口立柱可能发生反对称模式的畸变屈曲，因此在立柱开口处设置螺栓，不会显著增加立柱的承载力。
