货架立柱损坏问题点分析

Jack-X:

各位老师你们看下图上哪些问题指出来讨论一下

张卫国:

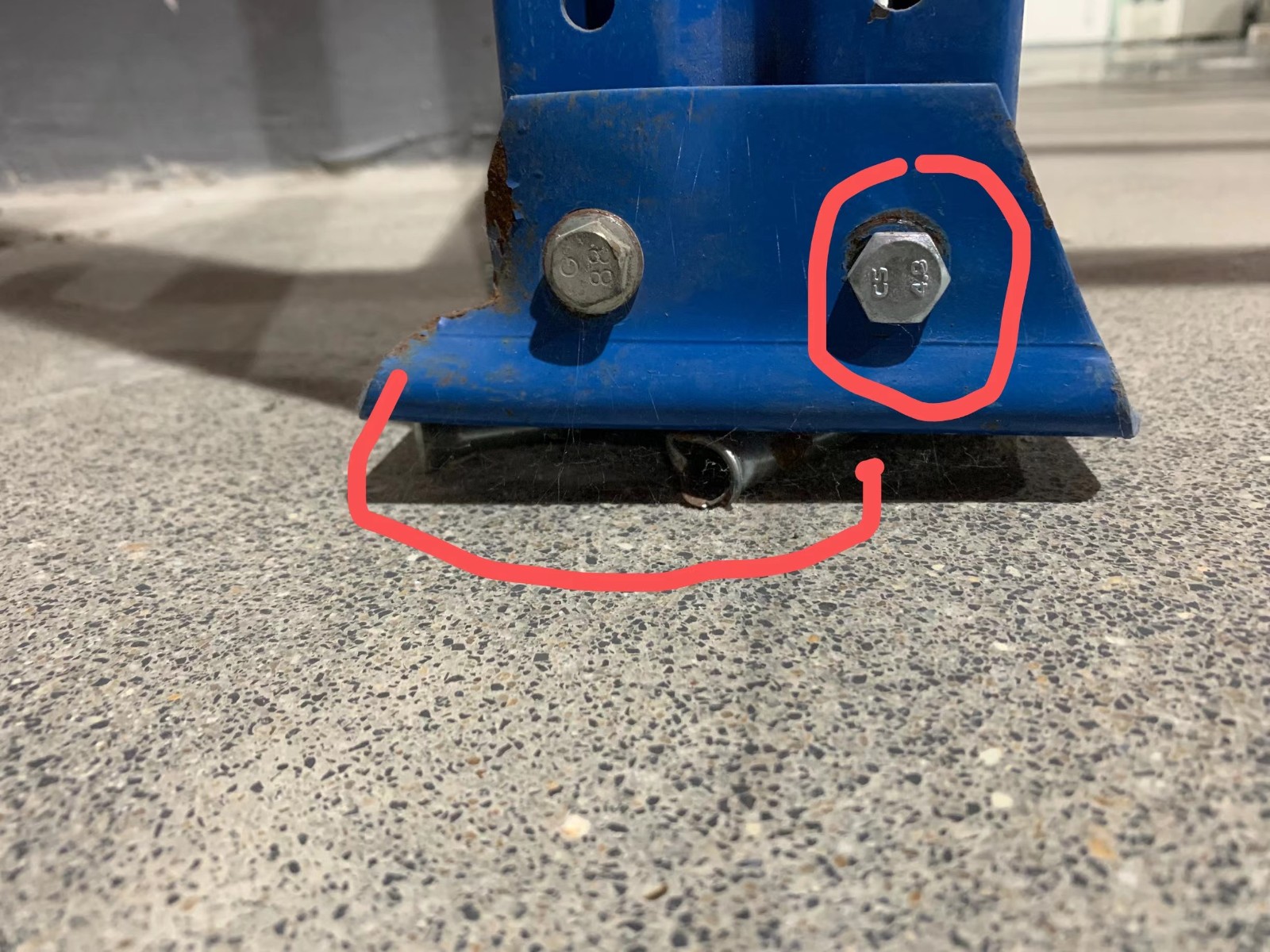

图中问题：1）安装螺栓的等级不一致，根据设计可以不强求一定用什么等级的螺栓，但同一节点必须一致，否则会被要求整改；2）这个地脚底部是啥东西？不管，就应该要求落地压实或固定到位，否则货架立柱的节点约束或者立柱的承载性能发生变化，易造成立柱的弯扭屈曲失稳；3）该柱脚一般为重型货架中的轻型底座，具有一定的荷载适应范围；在该项目中是否合适不知道；

张卫国:

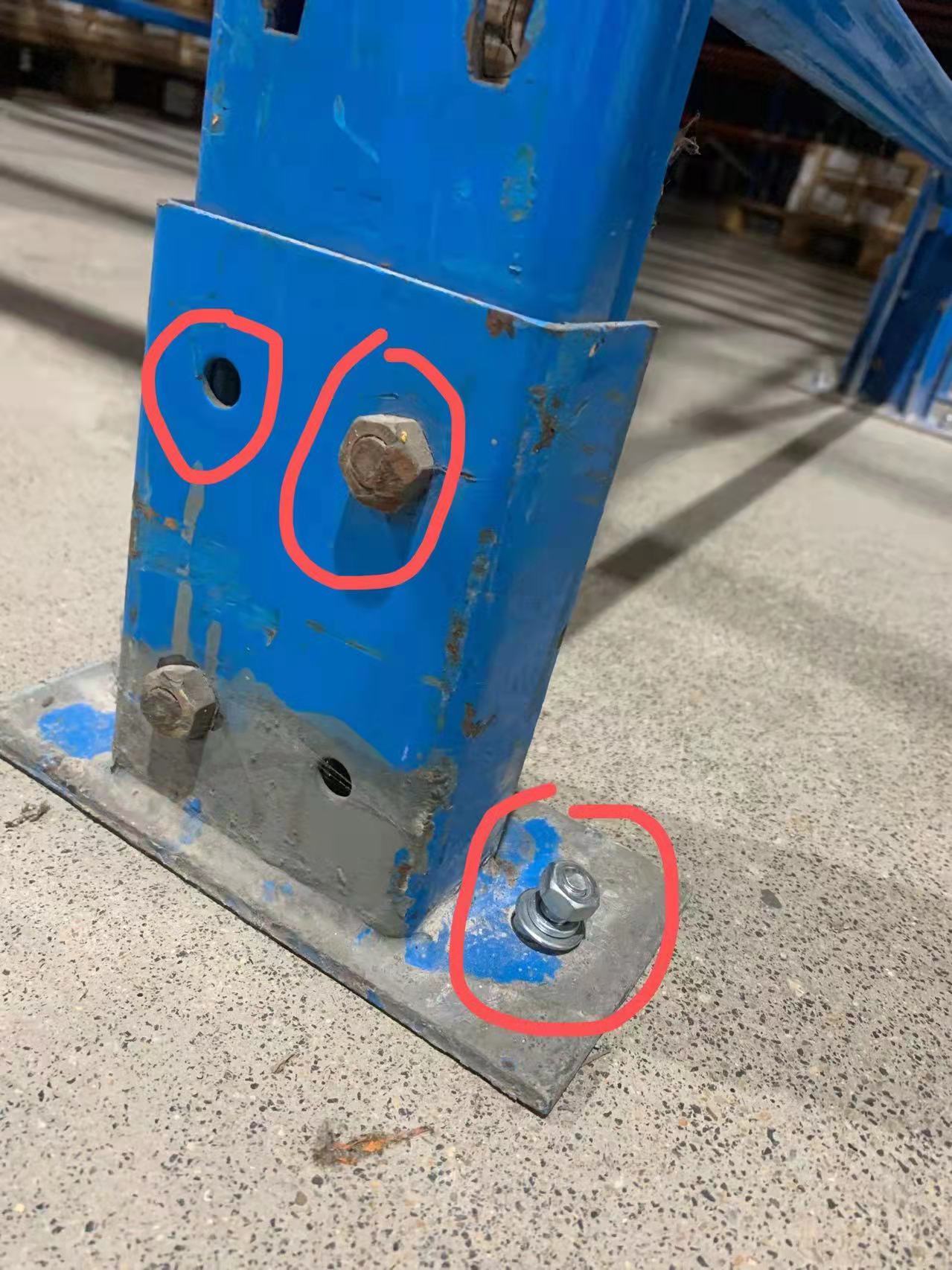

第二张图：1）螺栓的安装存在问题，方向错了，螺母内装（具有平弹垫要求），且要求露牙二到三牙以上；2）根据项目和立柱特点，底座安装螺栓可以是两颗，也可以是四颗，对角安装是符合设计要求的，这个没有严格要求，不允许靠螺栓的剪切力来约束货架立柱；3）地脚膨胀螺栓肯定是安装不规范，且未锁紧。4）注意这个立柱的安装孔是菱形多边，螺栓压紧的有效边缘是不够的，如果没有加大的平垫是不合适的（这个图片上看不出）

张卫国:

立柱理论上的安装螺栓不应该外伸，会造成安全隐患。
