货架立柱的点承载怎么计算？

Pom：货架立柱的点承载怎么计算？客户四楼要安装货架，地面承重是500kg/平方。需要算出立柱受力点的承重量。

风干的腊肉：指的是货架底脚板的均载受力！

Pom：@风干的腊肉 对的

卢兵：还有一个问题，就是在电动移动货架，如果我们的地面均布载荷是1.5吨/平，计算的货物+货架是1吨，考虑到电动移动货架的移动性，这个在计算安全性的时候，有没有什么系数的啊

水：那是基础强度等级，每个立柱受力点设计或者厂家都会计算好的

张卫国：

仅仅是销售层次：1）技术人员会把货架的相关参数告知，请土建设计方进行专业设计和校核，货架厂家仅仅负责地上工程；2）我们一般会提供涉及货架投影面内的平均荷载要求及相应特定货架地脚形式下对应的有效承载面上的点荷载（严格意义上需要考虑：地震荷载影响，或者库架一体情况下的风荷载等形成-----货架底部作用荷载/底板有效承载面积）

技术层面：1）区别出分布在各立柱上的均布点荷载中的恒载、活载，静载设计不考虑分项系数，动载设计需要考虑分项系数；2）根据不同的货架立柱形式（螺杆式可调地脚、平板式等），算地脚与地面之间的等效有效作用（接触）面积（不是简单意义上的底板大，作用面就大）；3）考虑货架立柱上的等效荷载分别验算：混凝土地面基础的抗压承载力大于货架集中荷载、混凝土等效面周长*混凝土平均厚度（或最薄厚度）构成的抗剪切能力大于货架集中荷载，考虑水平力作用影响的固定锚栓减去底板与混凝土间的摩擦力后的等效荷载对混凝土的的抗挤压，这个涉及相应的混凝土牌号及其设计值；如果是地面层还要考虑混凝土下土层对混凝土的把持力（支撑力）对混凝土抗力的提升影响；--涉及可能已建库的地面基础检测等，涉及的计算原理和知识比较多；可参考：《钢货架结构设计规范》CECS23:90的第5.3.10条、可参考：FEM10.2.02中的3.8条款

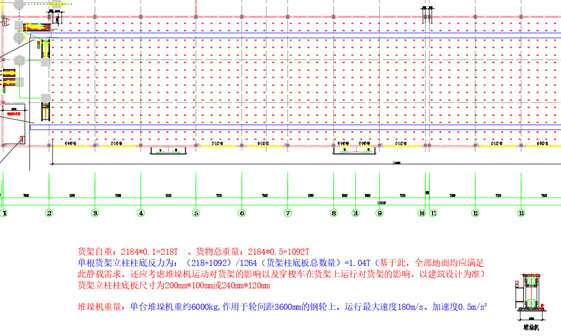

罗海：经历过2套楼板上建库的项目。客户最终会找建筑设计院计算楼面是否达标。在这之前，客户一般要求供应商提供货架载荷图，强悍一点的货架厂商会提供有限元分析，有驻点载荷数据。粗糙一点的如我下图这般，实话讲纯粹应付客户，没啥参考价值。

张卫国：完整的还需要考虑锚栓设计，由此可以确定某种货架荷载及结构形式下的：柱脚形式、底板厚度、混凝土或地面基础形式等，涉及抗震、抗风及其相关的要求，这个算是跨学科、跨专业的；一般建议大家在区分责任方面做好自己份内的事，货架之外的事交给专业人士或有资质设计的单位处理；从这个角度看：货架设计专业也是需要大家学习更多的钢结构设计理论和计算方法，以引申和试验验证、国内外标准规范上获得相关设计方法和计算验证手段，不是简单的行与不行，这个理论基础还是比较深的。

卢兵：我们一般还简洁，直接总重/货架范围面积，也都是估算。

张卫国：专业的客户可是依据这个柱点图请设计院做设计评估的，不是没有参考价值（如果提供有误，责任就在货架厂了），尤其是楼面库，那是会楼面倒塌的，地面库则是地面开裂、沉陷等可视---就可控，问题严重度会稍微下降些。

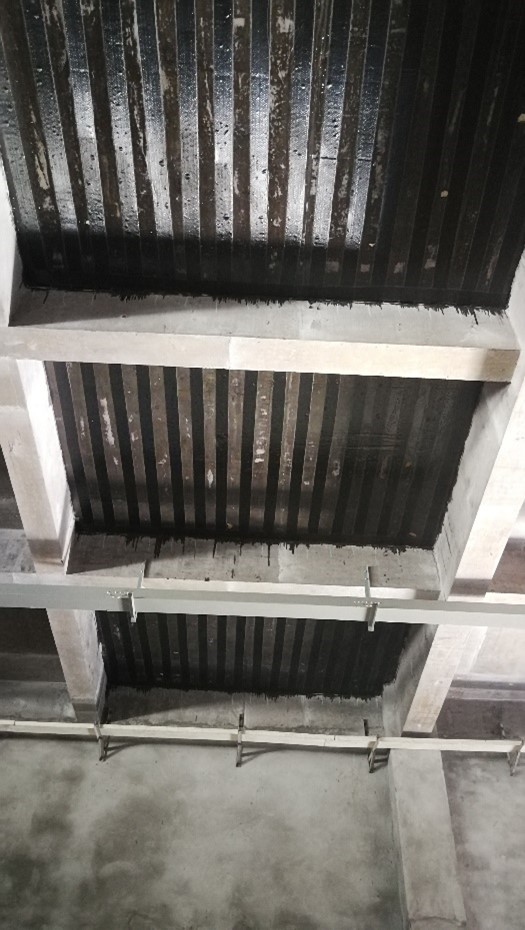

罗海：张老师说的对，柱点图是对的，也是必须要给到的。客户最终在堆垛机运行区域做了“碳纤维加固”处理，不知是真是假没有深入请教，下面图片就是

清歆：几家大厂的做法，都是只算到柱脚集载多少吨！ 地面的推给设计院了！

张卫国：这个做法是实际存在的，我就曾遇到：上吊下加固来处理楼面层（当然，这个也就是极限的几个案子），货架部分应该说点荷载影响还在可能的接受范围内，在一个系统中极端容易发生的：堆垛机地轨处的点荷载、大型钢平台的集中柱点、设备着地点等，那个不算肯定会出问题的。

谢汉：（@Pom：客户四楼要安装货架，地面承重是500kg/平方。需要算出立柱受力点的承重量。）

地面应该会给出最大均布和集中荷载允许值。对于移动点荷载如移动货架的导轨点荷载要单独验算。

罗海：需要注意下，一般老旧建筑楼层厚度150mm左右，还有120mm的。用化学螺栓时注意下长度，以免增加现场工作量。施工不注意还有可能把楼面打穿了。

张卫国：楼板形式也要注意的，并不是这个楼板后就没有空心处楼板形式也要注意的，并不是这个楼板厚度就可以用，考虑可能有的空心处固定，楼板有预制的，也有整浇的，要分别处理的。
