货架立柱地脚板选用多厚合适？如何计算？

西西:请教下，普通重型货架120*95立柱地脚板选用多厚的地脚板如何计算？

货架厂家:

货架厂家:3.5

西西:需要计算为什么用3.5

谢汉:要看具体看地面混凝土强度和立柱轴力大小。一般建议6mm或以上。

西西:普通的平库我看基本都是4-5

WESAFE:EN 15512有计算方法

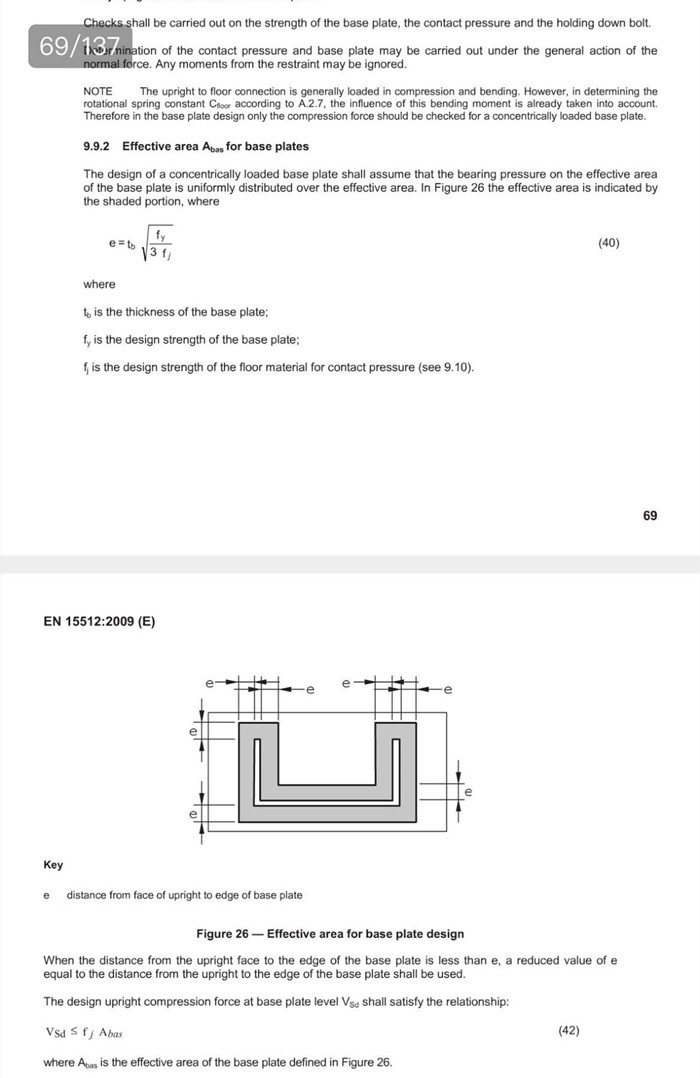

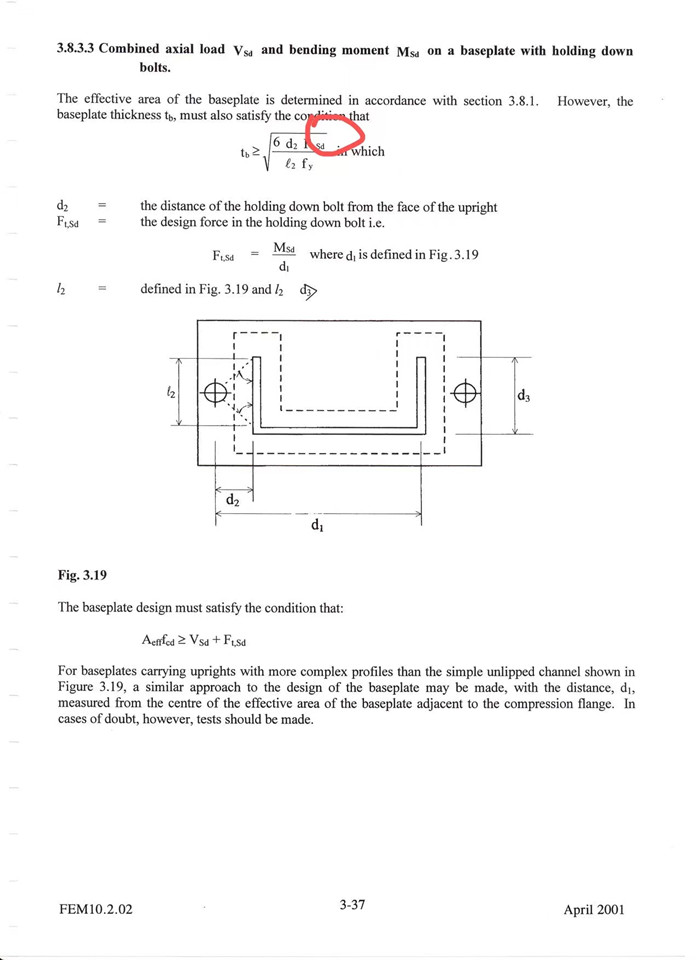

西西:群里张工给了我fem

西西:这是膨胀螺丝的拉力吗

尹凌峰:对，其实算完就是单位宽度板承受的力矩

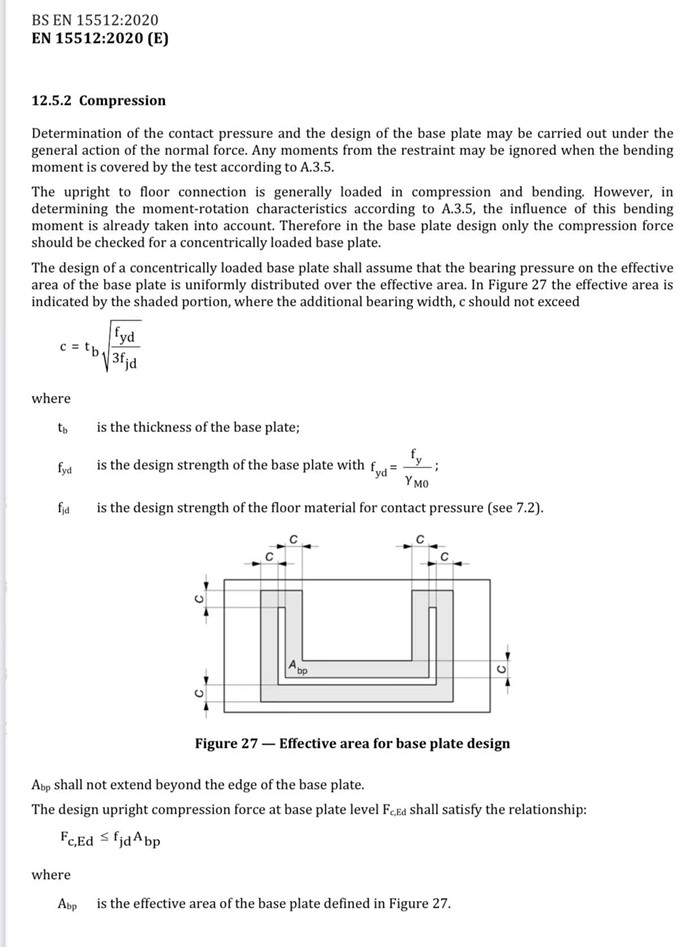

WESAFE:FEM10.2.02已经作废了，直接看EN 15512:2020

西西:

WESAFE:照着规范算就行了

西西:e这里算已知条件，fy是需求点载荷，fj算混凝土载荷？

zqt:今天的课最好了，原理性讲解，以后要多多开展哦

William:不过好像还没明白，哪位专家能再详细讲讲就最好了！

尹凌峰:

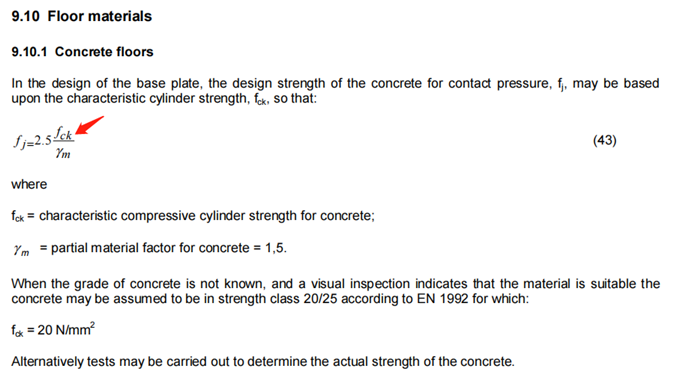

尹凌峰:fck代入就行（查GB50010 混凝土结构设计规范）不过提醒下，这里是圆柱体抗压强度标准值，与立方体抗压强度标准值不同，应用时需要甄别下。

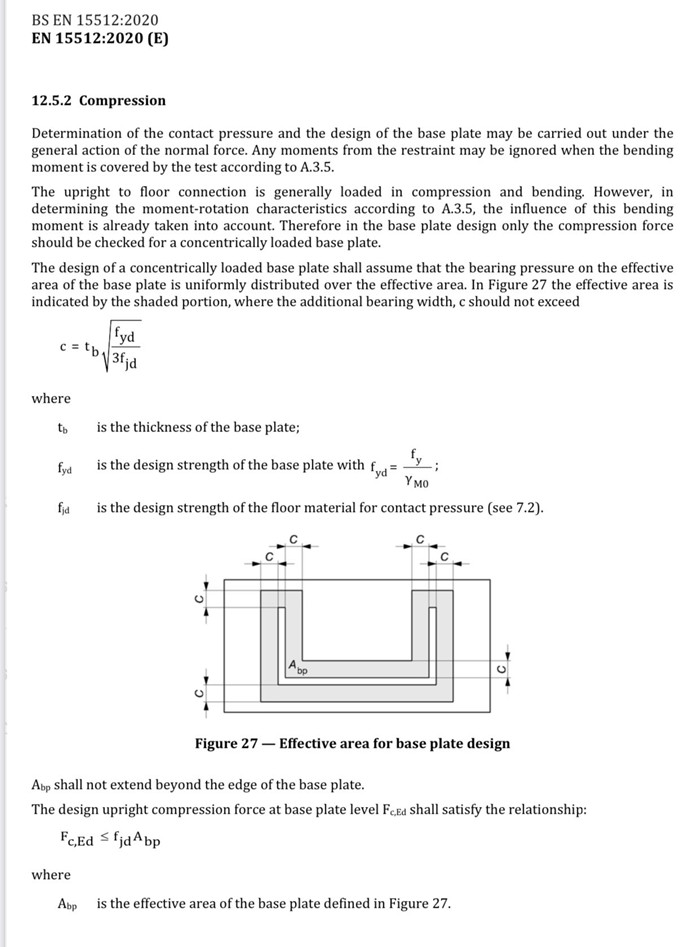

WESAFE:

谢汉:这个2.5的系数是老版本已经取消了了，见王博士提到的新的EN15512

WESAFE:如果是已知注脚受到的周围压力来反算这个注脚地板的厚度的话，那么大家可以看一下那个注脚，地板的厚度TB，它就是上面儿那个公式，它在上面儿那公式里面呢

WESAFE:如果想把TB反算出来的话，就得知道那个CC跟那什么有关系呢？C跟这个柱脚地板的承压，有效面积有关系，就是这个图里边儿所示的那个阴影面积。

WESAFE:那么这个承压有效面积怎么算呢？那就是下边那个公式，根据下面的公式算出来。然后按照说这个顺序的反顺序，你就一步一步往回推，最终把那个TB计算出来就可以了，里边的各种参数儿尹教授已经说的很清楚了，按照那个规范去取值就行了。

尹凌峰:

@WESAFE?解释到位

西西:

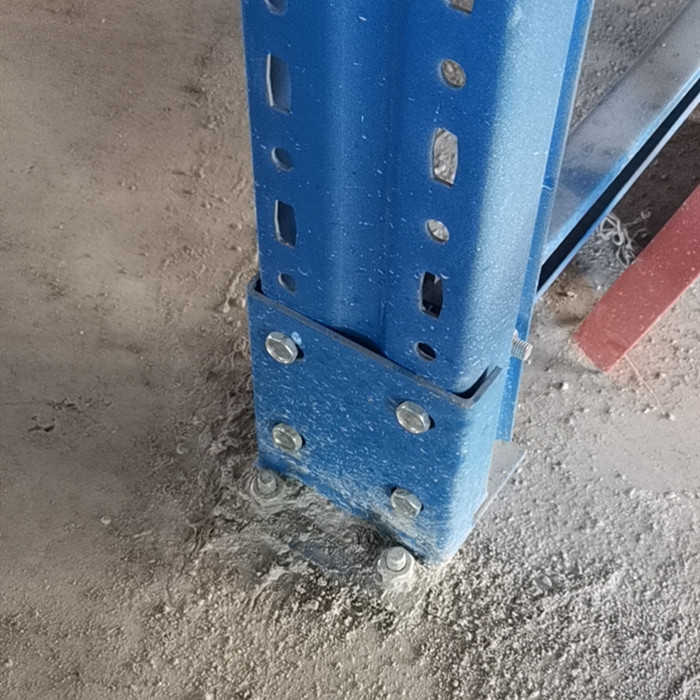

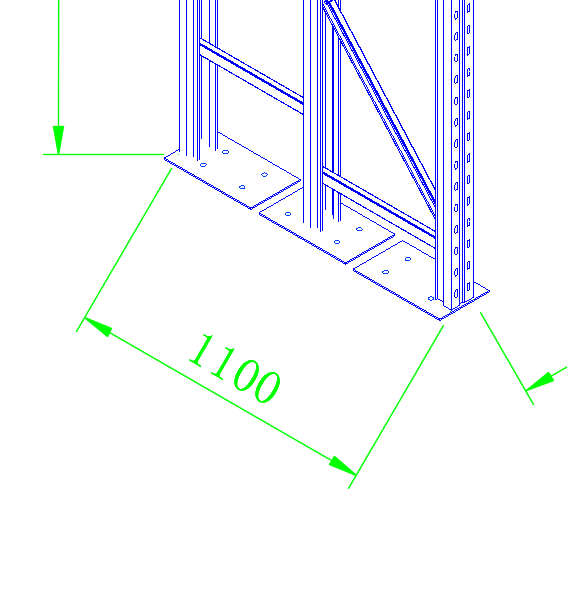

西西:客户需求这样的地脚板，那有效面积按多少算

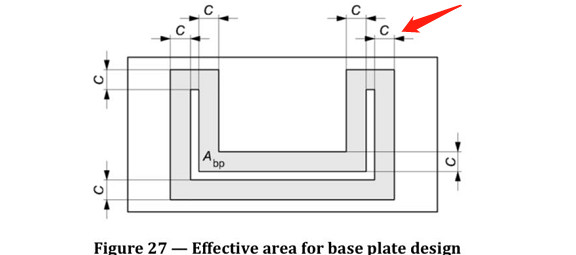

WESAFE:有效面积按照我截图，就是规范里边那个阴影面积算，那个阴影面积是在立柱的轮廓线上向外各自延伸了一定的距离，C，然后延伸之后的那个面积就是有效面积。

WESAFE:你这位客户需要这样的注脚，底板我猜应该是为了连接。注脚螺栓需要的空间才这样设定的。增加这么大的注脚，底板面积实际上对他的承压，没有起到应有的效果。

辉光:这样设计，不如用板折弯c型一体，可以根据承压确定底板厚度。

西西:怎么解释

清歆:@辉光?怎么理解！？板折弯是什么意思！

暂停使用:地轨的意思吧，c型槽

货架陕西大仓:

货架陕西大仓:这种

清歆:由公式来看，就和立柱截面，和底板厚度有关系！

西西:怎么看上面所有公式都是已知立柱地脚板算有效面积，而没有怎么算地脚板厚度

清歆:这个C扩展区域比较小，和厚度有关系 ，折弯起来传递不过去，也没多大意义！

西西:我试过上面公式，120*95立柱每个柱脚载荷2吨，地脚板尺寸是200*400，厚度都得200mm

西西:这里的C是基于给出Tb厚度得出来

清歆:你算错了！

西西:而不是一个已知数

西西:@清歆?你算一下看看呢

西西:这个公式明显就是想要有效面积大地板就得厚

Jack-X:120立柱底板200*150*6.0的三吨也够了

西西:客户必须给出计算书

墨子人:很期待今天这样专业话题得到延伸！

谢汉:EN的计算公式来自钢筋混凝土规范。留意近来混凝土的强度由过去的约束强度改为单轴强度了（2022版）。另外，注意在国内用要把立方体棱柱强度转换成圆柱强度。

WESAFE:啥是“立方体强度”，啥是“圆柱强度”？就是混凝土测试时，你捏的测试试件形状不一样，测出来的强度也不一样。圆柱体强度比立方体（即正方体）强度测出来要低。你要是捏个人形的估计强度更低。所以要搞清楚公式用的是哪个。
